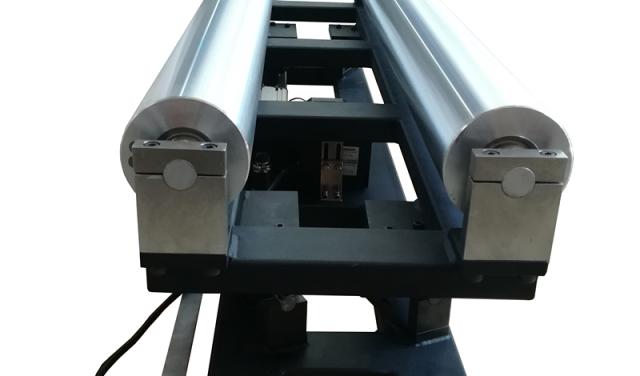

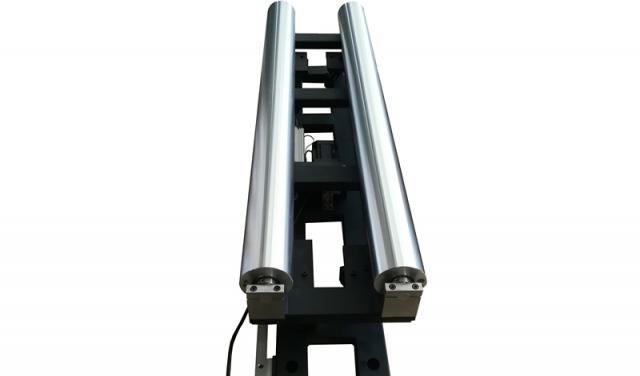

THDIV11浮動框架 端支點方式卷材糾偏系統其特點就是導向輥可在卷材橫向方向向上擺動一定的角度。導輥擺動的中心，位于卷材進入糾偏裝置的中心位置。因此，卷材導入行程（L）必須足夠長，使得糾偏機構足以糾正卷材偏移量。卷材導入行程（L）大小由卷材幅寬與一系數乘積決定，系數的大小視不同的卷材而異。下面是一些常用卷材導入行程系數。 在實際應用中，如果使用單輥方式時，卷材與糾偏裝置導向輥夾角應成90度，而對雙棍模式，卷材通過糾偏裝置呈S狀，糾偏探頭固定在裝置導出輥一側。
